1. 引言

PWM信号是功率器件的核心指令，它的传输稳定性直接决定了系统的“免疫力”。随着系统向高压升级，变频器、变流器等设备中的PWM信号必须在高低压侧之间稳定传输——既要扛住kV级的绝缘电压，又要顶住电磁干扰的疯狂“轰炸”。核心要求可归结为：绝缘无击穿，信号无畸变，避免误触发导致损坏或停机。

高压、高频——两个“硬茬”凑到一起，隔离方式和调制策略要怎样配合才能稳得住？本文就把这套“组合拳”聊明白。

2.PWM失真的双重根源

PWM信号在磁隔离传输中的失真，主要源于调制策略的本征脆弱性与外部强干扰的耦合作用这两大根源。

（1）调制方式的本征差异：不同调制方案对干扰的敏感度截然不同：

• 边沿调制：信息编码于脉冲的上升/下降沿时刻或脉宽宽度，极度依赖时间瞬态的精准度。其解调高度依赖比较器对电压阈值的瞬时判别，对电压扰动天然敏感。

• 连续调制：信息通过载波的幅度、频率或相位连续变化来承载，具有频带利用率高、抗稳态干扰能力较强的优势。

（2）外部强干扰的耦合机理

功率回路中极高的 di/dt 和 dV/dt 经寄生参数（寄生电感、电容等）耦合，在信号路径上感应出瞬态电压或电流尖峰。对于采用边沿调制的系统，该类尖峰一旦叠加于调制信号之上且幅值接近或超出比较器的判定窗口，即可直接掩盖正确的边沿位置，致使比较器无法在预期时刻翻转，进而引发脉冲丢失、波形畸变或误触发。

此外，dv/dt 所激发的高频振荡亦会耦合至调制信号路径，进一步恶化信号完整性，在一定条件下可导致比较器误判，诱发系统误报错等风险。上述双重机制共同构成了边沿调制在高压、高频应用场景下信号失真的核心物理机理。

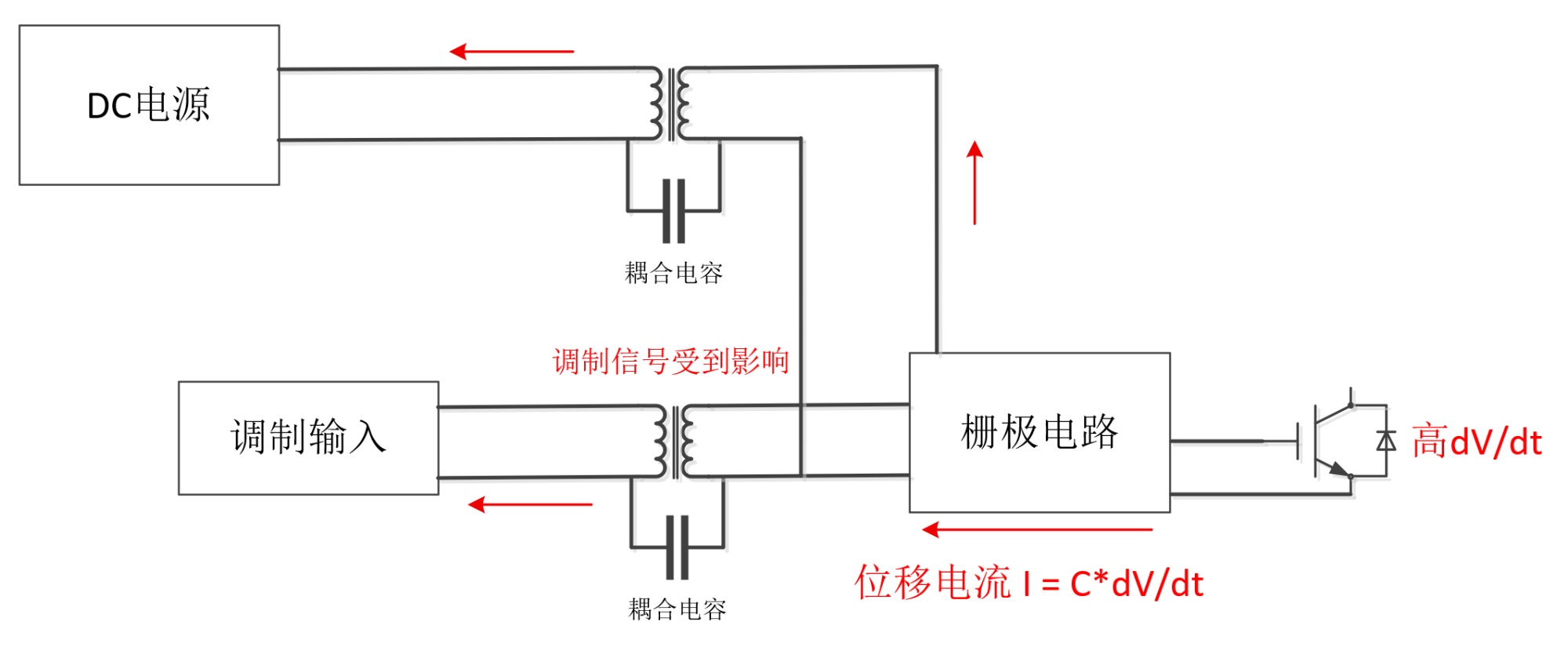

以变压器为例的具体推演：

高频开关动作产生的极高电压变化率（dV/dt，可达50 kV/μs）经变压器绕组间的寄生耦合电容，在原副边感应出位移电流。当该位移电流幅值足够大并流经信号变压器时，会直接改变原副边之间的电压差，使其偏离正常工作范围。一旦该偏差超出隔离栅极驱动器（IGD）的噪声容限或阈值窗口，驱动器即可能对输入信号产生错误判别，最终导致门极驱动信号传输异常，影响功率开关的时序控制。

3.飞仕得解决方案

PWM信号所受干扰的实质，是功率回路中高 di/dt、dV/dt 经寄生参数耦合产生的共模干扰。对于边沿调制系统，该干扰可直接使信号幅值超出电压阈值，导致比较器误判或误触发。

相比之下，连续调制依托持续的高频载波，通过多周期综合判定与反复校验，具备更高的误码容忍度。单次电压尖峰不足以影响整体校验结果。以飞仕得新一代 ASIC 芯片的连续调制方案为例，其通过对高低电平持续充能，即使在噪声导致部分脉冲丢失的条件下，仍能确保门极波形无跌落，并依靠精确的阈值判别准确识别电平状态，使门极信号免受干扰。该方案仅在干扰信号与调制波形完全反相且零电平持续超过 300 ns 的极端条件下才可能受到影响，而实际噪声脉宽极窄，难以满足这一条件。

此外，飞仕得新一代变压器设计可有效解决由高频振荡所引发的信号完整性问题，从硬件层面进一步增强了系统的抗干扰能力。

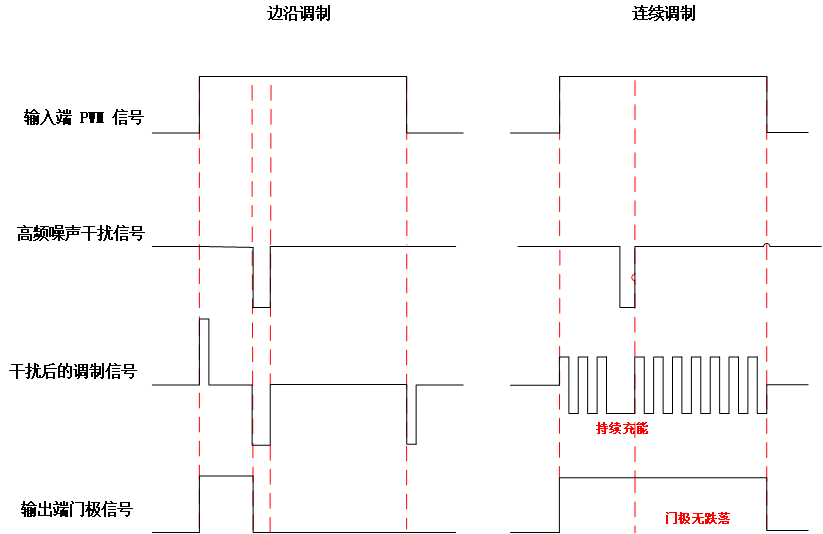

噪声干扰对比

4.验证

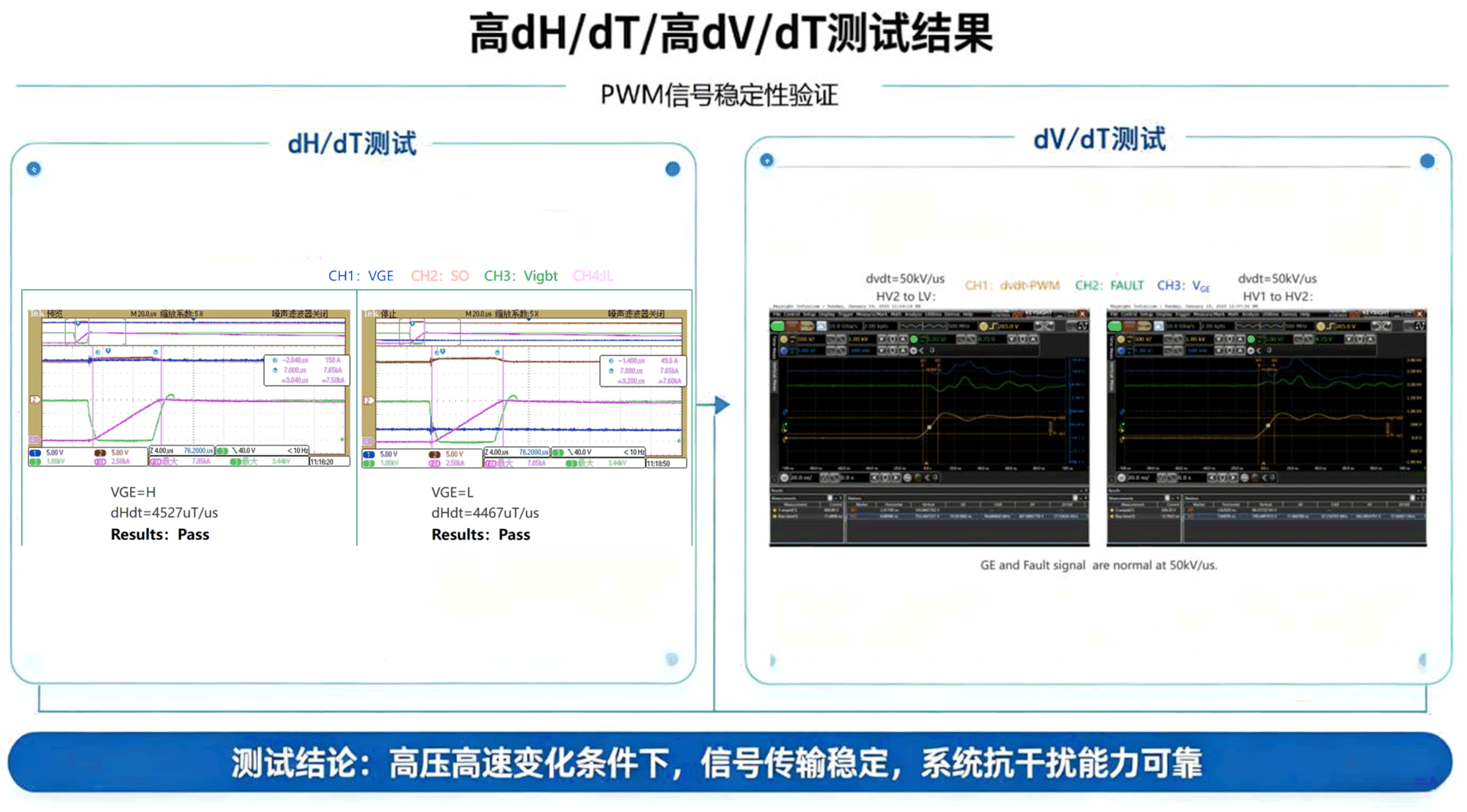

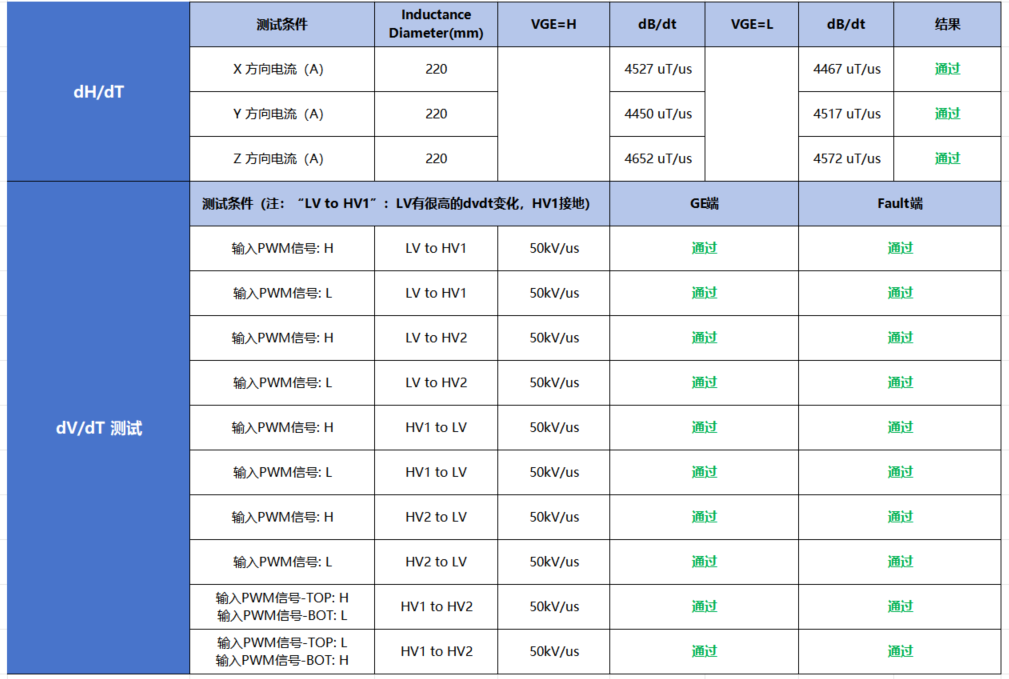

高dH/dt; 高dV/dt测试

5. 总结

飞仕得 2FHC0660 双通道驱动核，支持最高 3300V IGBT 应用，面向高频、高压工作场景。产品通过独特调制策略与变压器设计的协同配合，在软件控制与硬件防护两端形成合力，显著提升驱动核在严苛条件下的抗干扰能力与长期可靠性，满足高压、高频开关系统对驱动环节的严格要求。
